La tabla 1 muestra la especificación rápida.
Modelo | Huawei OptiX OSN 9800 P32 | |
Dimensiones del subrack (mm) | 1390 (alto) x 496 (ancho) x 315 (profundidad) (sin gabinete) | |
Gabinete adecuado | Gabinetes ETSI 300, como A63B | |
Número de ranuras para tableros de servicio | 32 | |
Capacidad de conmutación | Óptico | Multiplexor de adición/extracción óptico reconfigurable de 1 a 32 grados (ROADM) |
Eléctrico | N / A | |
máx. número de longitudes de onda | Red fija: 96 longitudes de onda a 50 GHz de red Rejilla flexible: el número máximo de longitudes de onda está relacionado con el ancho del canal flexible. | |

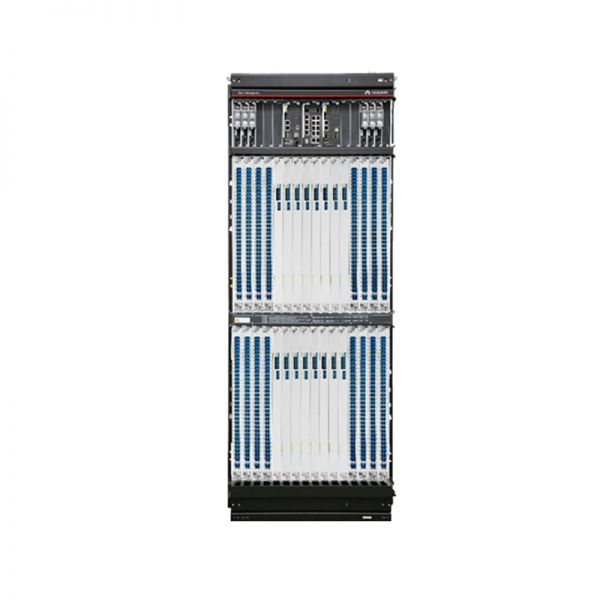

Huawei OptiX OSN 9800 P32 Chasis:
Áreas de subrack y ranuras
Las placas deben instalarse en las ranuras designadas en un subrack. El subrack funciona con -48 V CC o -60 V CC.
El equipo incluye las siguientes áreas: la fuente de alimentación, el control del sistema, la supervisión óptica y el área de interfaz, el área del ventilador, el área de enrutamiento de fibra y el área de la placa de servicio. Los tableros de PIU están ubicados en la fuente de alimentación, el control del sistema, la supervisión óptica y el área de interfaz. Si un área tiene el mismo color de fondo que un tablero de PIU, el tablero de PIU alimenta los tableros ubicados en esta área.
Figura 1. Diagrama esquemático de las áreas y ranuras en el subrack OptiX OSN 9800 P32
La Tabla 2 muestra descripciones de las áreas y ranuras en el subrack OptiX OSN 9800 P32.
Área | Composición | Ranura | Función |
Fuente de alimentación, control del sistema, supervisión óptica y área de interfaz | 6 tableros PIU (PIU) 2 tableros de control del sistema CTU (TMP1CTU) 1 placa EFI (TMP1EFI) 1 tablero analizador de espectro (TMP1MON32) | UIP: IU100-IU102, IU110-IU112 UTC: IU105, IU107 EFI: IU106 MON32: IU108-IU109 Ranuras reservadas: IU103-IU104 | Los tableros de PIU están en respaldo mutuo. Por lo tanto, la falla de cualquier entrada de energía al equipo no afecta el funcionamiento normal del equipo. NOTA: Las tarjetas de PIU en los lados izquierdo y derecho de la tarjeta EFI se respaldan mutuamente, por ejemplo, las tarjetas de PIU en las ranuras IU100 y IU110, las tarjetas de PIU en las ranuras IU101 y IU111 y las tarjetas de PIU en las ranuras IU102 e IU112. Las tarjetas de control del sistema están configuradas en modo de respaldo 1+1. La placa de control del sistema gestiona y proporciona un reloj a todas las demás placas del equipo. También prevé la comunicación entre NE. La placa EFI proporciona interfaces de mantenimiento y gestión. La placa MON32 detecta la pérdida de inserción entre la placa y el backplane y detecta la potencia óptica de una sola longitud de onda de las señales ópticas en las direcciones de línea. |
Zonas de aficionados | 2 conjuntos de bandejas de ventilador (TMP1FAN) | Parte inferior: IU90 Parte superior: IU91 | Los ensamblajes de la bandeja del ventilador se utilizan para ventilar el equipo. |
Áreas de enrutamiento de fibra | 4 comederos de fibra | N / A | Los latiguillos de fibra que se conectan a las placas se enrutan hacia el lado izquierdo o derecho del equipo a través de los conductos de fibra del lado superior e inferior. |
Áreas de tablero de servicio | 32 tableros de servicio | Parte inferior: IU1–IU16 Parte superior: IU17–IU32 | Los tableros de servicio deben configurarse según el plan de servicio y todos ellos están instalados en las dos áreas del tablero de servicio. |
Requisitos para insertar tarjetas de servicio en un subrack
Para garantizar que la preparación del servicio sea normal y que el enrutamiento de la fibra sea conveniente, las placas de servicio deben insertarse en el subrack de acuerdo con ciertos requisitos.
Para insertar tarjetas de servicio en el subrack 9800 P32, se deben cumplir los siguientes requisitos:
La secuencia de instalación de las placas tributarias ópticas es D->C->B->A. Es decir, puede insertar tableros en el área siguiente solo después de que todas las ranuras del área D estén completamente insertadas con tableros.
La secuencia de instalación de tarjetas de línea óptica es A->B->C->D. Es decir, puede insertar tableros en el área siguiente solo después de que todas las ranuras del área A estén completamente insertadas con tableros.
Cuando se cumple la secuencia de instalación de la placa anterior:
Debido a que hay una gran cantidad de fibras ópticas en los paneles frontales de las placas tributarias ópticas, para facilitar la futura expansión usando fibras ópticas, instale las placas tributarias ópticas desde el borde hasta el medio en secuencia. Ejemplo: durante la instalación en el área D, si hay dos tableros tributarios ópticos OT3232, debe seleccionar el área con el enrutamiento de fibra más conveniente según el entorno real. Suponga que se selecciona el área D del lado izquierdo. Utilice preferentemente las ranuras IU1 y IU2, y luego utilice las ranuras IU3 y IU4 en secuencia. Suponga que se selecciona el área del lado derecho D. Utilice preferentemente las ranuras IU16 y IU15. Otras áreas cumplen con las mismas reglas.
Debido a que hay algunas fibras ópticas en los paneles frontales de las tarjetas de línea óptica, instale las tarjetas de línea óptica en cada área de izquierda a derecha. Ejemplo: Si hay tres tarjetas de línea óptica, instale preferentemente las tres tarjetas de línea óptica en las ranuras IU5-IU7 del área A de izquierda a derecha en secuencia. Si es necesario instalar nuevas tarjetas de línea óptica, instálelas de izquierda a derecha en secuencia hasta que el área A esté llena. Otras áreas cumplen con las mismas reglas.
NOTA:
Las ranuras D y C en los lados izquierdo y derecho son iguales. No hay ningún requisito sobre la secuencia de instalación de tarjetas en las dos ranuras.
Figura 2. Ranuras para instalar tarjetas de servicio en el subrack OptiX OSN 9800 P32
NOTA:
El canal de cables en el medio del subrack está impreso con los requisitos para insertar tableros de servicio.
Obtener mas informacion¿Tienes alguna duda sobre el Huawei OptiX OSN 9800 P32?
Contáctenos ahora a través de Live Chat o sales@router-switch.com.
| Huawei OptiX OSN 9800 P32 Especificaciones | ||
Dimensiones del subrack (mm) | 1390 (alto) x 496 (ancho) x 315 (profundidad) (sin gabinete) | |
Gabinete adecuado | Gabinetes ETSI 300, como A63B | |
Número de ranuras para tableros de servicio | 32 | |
Capacidad de conmutación | Óptico | Multiplexor de adición/extracción óptico reconfigurable de 1 a 32 grados (ROADM) |
Eléctrico | N / A | |
máx. número de longitudes de onda | Red fija: 96 longitudes de onda a 50 GHz de red Rejilla flexible: el número máximo de longitudes de onda está relacionado con el ancho del canal flexible. | |
Espaciado de canales | Red fija: red de 50 GHz/red de 100 GHz Rejilla flexible: admite diseños de espaciado de canales y el mínimo se puede establecer en 6,25 GHz. | |
Rango de longitud de onda central | Sistema DWDM: 1529,16 nm a 1567,13 nm (banda C ampliada, ITU-T G.694.1) | |
Topología | Punto a punto, cadena, estrella, anillo, anillo con cadena, anillo tangente, anillo de intersección y malla | |
Redundancia y protección | Protección a nivel de red | Protección de línea óptica |
Protección a nivel de equipo | Redundancia de energía, redundancia de ventiladores, control de comunicaciones y redundancia de unidades de procesamiento de reloj | |
Gestión de potencia óptica | API | |
Fácil operación y mantenimiento | Sistema de Doctor Óptico (OD), Sistema de Doctor de Fibra (FD) | |
Sincronización | Reloj Ethernet síncrono IEEE1588v2 UIT-T G.8275.1 | |
Fuente de alimentación | Voltaje nominal de trabajo: -48 V CC/-60 V CC Rango de voltaje de trabajo: -48 V CC: -40 V a -57,6 V -60 V CC: -48 V a -72 V | |
Entorno de operación | Temperatura del subrack: Operación a largo plazo: 5 °C (41 °F) a 40 °C (104 °F) Operación a corto plazoba: -5 °C (23 °F) a 45 °C (113 °F) Humedad relativa: Operación a largo plazo: 5% a 85% Operación a corto plazoa: 5% a 90% | |
Tiempo medio de reparación (MTTR) | 4 horas | |
Tiempo medio entre fallos (MTBF) | 64,37 años | |
