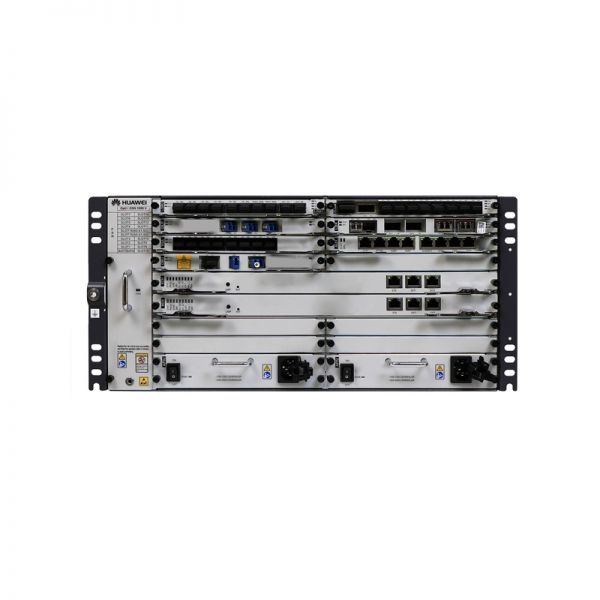

| Especificación de Huawei OptiX OSN 1800 V | ||
Dimensiones (mm) | 221 x 442 x 224 (alto x ancho x profundidad) (excluyendo las orejas de montaje) | |
Número de ranuras para tarjetas de servicio | • Chasis CC: 15 • Chasis de CA: 12 | |
Capacidad de conexión cruzada de capa óptica | ROADM de 1 a 9 grados | |
Capacidad del dispositivo | OTN | Capacidad OTN: 700 Gbit/s |
Paquete | Capacidad de paquetes: 700 Gbit/s | |
TDM | Capacidad de orden superior de 280 Gbit/s, capacidad de orden inferior de 40 Gbit/s | |
Número máximo de longitudes de onda | DWDM | 80 |
CWDM | 8 | |
Tarifa máxima por canal | 200 Gbit/s | |
Tipo de servicio admitido | Servicio SDH (STM-1/4/16/64), Servicio PDH (E1/T1/E3/T3/E4), Servicio OTN (OTU1/2/2e/4), Servicio Ethernet (FE/GE/10GE/40GE/100GE), servicio PCM, servicio CPRI, servicio OBSAI, servicio SAN, video y otros | |
interfaz PCM | FXS/FXO, audio de 2/4 líneas+E&M, G.703 64 kbit/s codireccional, V.35/V.24 (RS232 síncrono/asíncrono)/X.21, RS449 (RS423A/RS422A)/RS530/RS530A/ RS485/Contacto Seco | |
aplicación de red | Redes de paquetes puras, redes OTN puras, redes TDM puras, redes MS-OTN (OTN+paquete+TDM), redes híbridas (paquete+TDM), redes OTN+paquete y redes OTN+TDM | |
Redundancia y protección | Protección a nivel de red (OTN) | Protección de cliente 1+1, protección intraplaca 1+1, ODUk SNCP, protección de línea óptica, SNCP afluente y LPT |
Protección a nivel de red (paquete) | Túnel APS, PW APS/FPS, MC-PW APS, MC-LAG, LPT, LAG, ERPS, MRPS, LMSP y paquete SNCP | |
Protección a nivel de red (TDM) | • Protección SDH: SNCP, MSP lineal, MSP en anillo, TPS, E1 SNCP, 64K SNCP y conmutación de protección sin impacto • Protección EoS: LAG, DLAG, LCAS, LPT, STP/RSTP • Protección PCM: E1 SNCP, 64K SNCP y conmutación de protección sin impacto | |
Nivel de equipo proteccion | • Copia de seguridad de las unidades de conexión cruzada, control del sistema y reloj • Respaldo de la fuente de alimentación • Ventilador de respaldo | |
Fácil operación y mantenimiento | Sistemas OD y FD | |
Sincronización | • Reloj de capa física (OTN, paquetes y SDH) • IEEE 1588v2 (OTN y paquete) • ITU-T G.8275.1/G.8273.2 (OTN y paquete) | |
UN HIJO | Red OTN: ASON de capa eléctrica (solo para conexiones cruzadas de la serie Z) | |
Fuente de alimentación | • Entrada de alimentación de CC: voltaje de funcionamiento estándar: –48 V CC/–60 V CC • Entrada de alimentación de CA: voltaje de funcionamiento estándar: 110 V CA/220 V CA | |
