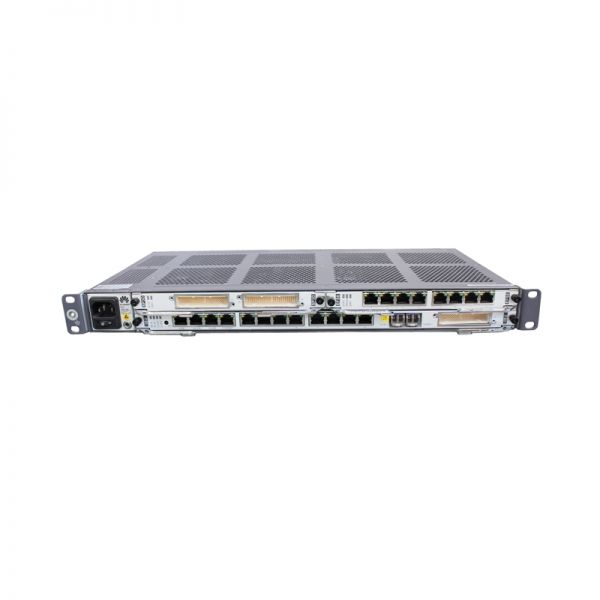

يعد جهاز Huawei OptiX OSN 500 من معدات النقل البصري من الجيل الجديد المستخدمة في طبقة الوصول للوصول إلى الخط المؤجر و BTS المحمول.
يوضح الجدول 1 المواصفات السريعة.
كود المنتج | Huawei OptiX OSN 500 |
أبعاد | 44 مم (ارتفاع) × 442 مم (عرض) × 220 مم (عمق) |
قدرة التبديل | الحزمة: 7.2 جيجابت / ثانية و TDM: 21.25 جيجابت / ثانية (ترتيب أعلى) ، 5 جيجابت / ثانية (ترتيب أقل) |
فتحات الخدمة | 3 فتحات |
مزود الطاقة | 48 فولت تيار مستمر / -60 فولت تيار مستمر ، 220 فولت تيار متردد / 110 فولت تيار متردد |
يوفر Huawei OptiX OSN 500 الميزات التالية:
• MPLS-TP لنقل الحزم بكفاءة عالية ومتاحة للغاية
- أداء مضمون من آلية عرض النطاق الترددي الملتزم من طرف إلى طرف.
- توفر بنسبة 99.999٪: استرداد 50 مللي ثانية لكل من التطبيقات الخطية والحلقة.
- آلية OAM تشبه SDH للكشف السريع عن الأخطاء واستكشاف الأخطاء وإصلاحها ومراقبة الأداء من طرف إلى طرف.
• مرونة في التركيب
- 1U صندوق عالي
- تركيب 19/23 رف ، خزانة خارجية ، جدار ، مكتب وتثبيت عمود.
- مصدر طاقة تيار متردد أو تيار مستمر
• TP-Assist لسهولة التشغيل والصيانة
- حل O & M المستند إلى MPLS-TP "TP-Assist" يوفر تخطيطًا فعالاً ونشر سريع وصيانة بسيطة ، مما يجعل شبكة الحزم واسعة النطاق قابلة للإدارة بسهولة
- يتم دعم التشغيل والصيانة المستند إلى حركة المرور بوضوح من خلال عرض مرئي على مستوى الشبكة ، وتنسيق رسومي لعرض تكوين الخدمة الشاملة والأداء والحالة.
- تجربة صيانة أفضل حتى من SDH: إدارة عرض النطاق الترددي المرئي من النهاية إلى النهاية ، وتحديد موقع 92٪ من الفشل وإدارة الشبكة القابلة للتحليل والتنبؤ بذكاء
• الشهادات الصناعية تضمن عملية موثوقة
- متوافق مع EN 50121-4 ، IEC 61850-3 ، IEC 61000-6-5 ، IEEE 1613
قارن بعناصر مماثلةيوضح الجدول 2 المقارنة.
كود المنتج | Huawei OptiX OSN 500 | Huawei OptiX OSN 550 | Huawei OptiX OSN 580 | Huawei OptiX OSN 3500 | Huawei OptiX OSN 7500 | Huawei OptiX OSN 7500 II |
أبعاد | 44 مم (ارتفاع) × 442 مم (عرض) × 220 مم (عمق) | 88 مم (ارتفاع) × 442 مم (عرض) × 220 مم (عمق) | 221 مم (ارتفاع) × 442 مم (عرض) × 224 مم (عمق) | 722 ملم (ارتفاع) × 497 ملم (عرض) × 295 ملم (عمق) | 757 ملم (ارتفاع) × 497 ملم (عرض) × 295 ملم (عمق) | 800 مم (ارتفاع) × 496 مم (عرض) × 295 مم (عمق) |
قدرة التبديل | الحزمة: 7.2 جيجابت / ثانية و TDM: 21.25 جيجابت / ثانية (ترتيب أعلى) ، 5 جيجابت / ثانية (ترتيب أقل) | الحزمة: 64 جيجابت / ثانية ، TDM: 20 جيجابت / ثانية (ترتيب أعلى) | الحزمة: 560 جيجابت / ثانية ، TDM: 280 جيجابت / ثانية (ترتيب أعلى) الحزمة: 280 جيجابت / ثانية ، TDM: 280 جيجابت / ثانية (ترتيب أعلى) | الحزمة: 160 جيجابت / ثانية و TDM: 200 جيجابت / ثانية (ترتيب أعلى) ، 20 جيجابت / ثانية (ترتيب أقل) | الحزمة: 160 جيجابت / ثانية و TDM: 360 جيجابت / ثانية (ترتيب أعلى) ، 80 جيجابت / ثانية (ترتيب أقل) | الحزمة: 320 جيجابت / ثانية و TDM: 360 جيجابت / ثانية (ترتيب أعلى) ، 40 جيجابت / ثانية (ترتيب أدنى) ، OTN: 560 جيجابت / ثانية |
فتحات الخدمة | 3 فتحات | 8 فتحات | 15 فتحات | 15 فتحة للوحات المعالجة و 16 فتحة للوحات الواجهة | 22 فتحة لألواح المعالجة و 8 فتحات للوحات الواجهة | 32 فتحة ، و 16 فتحة للوحات الواجهة و 16 فتحة لمعالجة اللوحات بنفس عرض النطاق الترددي لكل فتحة |
مزود الطاقة | 48 فولت تيار مستمر / -60 فولت تيار مستمر ، 220 فولت تيار متردد / 110 فولت تيار متردد | -48 فولت تيار مستمر / -60 فولت تيار مستمر 220 فولت تيار متردد / 110 فولت تيار متردد | -48 فولت تيار مستمر / -60 فولت تيار مستمر 220 فولت تيار متردد / 110 فولت تيار متردد | -48 فولت تيار مستمر / -60 فولت تيار مستمر ؛ 110/220 فولت تيار متردد (وحدة خارجية) | -48 فولت تيار مستمر / -60 فولت تيار مستمر ؛ 110 فولت تيار متردد / 220 فولت تيار متردد (وحدة خارجية) | -48 فولت تيار مستمر / -60 فولت تيار مستمر |
Huawei OptiX OSN 1800
Huawei OptiX OSN 500/550/580
Huawei OptiX OSN 8800/6800/3800
Huawei OptiX OSN 9800
Huawei OptiX OSN 7500/7500 II
هل لديك أي سؤال حول جهاز Huawei OptiX OSN 500؟
اتصل بنا الآن عبر الدردشة الحية أو sales@router-switch.com.
| مواصفات Huawei OptiX OSN 500 | ||
أبعاد | 44 مم (ارتفاع) × 442 مم (عرض) × 220 مم (عمق) | |
قدرة التبديل | الحزمة: 7.2 جيجابت / ثانية و TDM: 21.25 جيجابت / ثانية (ترتيب أعلى) ، 5 جيجابت / ثانية (ترتيب أقل) | |
فتحات الخدمة | 3 فتحات | |
واجهات مدعومة | واجهة إيثرنت | FE / GE |
واجهة SDH | STM-1/4 | |
واجهة PDH | E1 / E3 ؛ T1 / T3 | |
واجهة CES | ATM / IMA E1 ، الفصل STM-1 | |
وضع الشبكة | دعم الحزمة النقية أو شبكات SDH دعم الإرسال أحادي الاتجاه ثنائي الاتجاه | |
مزود الطاقة | P48V DC / -60V DC ، 220V AC / 110V AC | |
بيئة التشغيل | درجة الحرارة
| على المدى الطويل: -5 درجة مئوية ~ 45 درجة مئوية المدى القصير: -5 درجة مئوية ~ 55 درجة مئوية |
الرطوبة النسبية | على المدى الطويل: 5٪ ~ 85٪ المدى القصير: 5٪ ~ 95٪ | |
ميزة إيثرنت | E-Line و E-LAN و QinQ MPLS-TP VPWS و VPLS القائم على MPLS-TP MS-PW ETH PWE3 التطفل IGMP v2.0 القائمة السوداء ، قمع حزمة البث ، ACL | |
جودة الخدمة | جدولة جودة الخدمة الهرمية وتشكيل حركة المرور وضع DiffServ على أساس تصنيف حركة المرور تصنيف حركة المرور البسيط ، تصنيف حركة المرور المعقدة ، سلوك القفزة (PHB) ، وقائمة التحكم في الوصول (ACL) معدل الوصول الملتزم (CAR) أولوية جدولة PQ والصفوف المستديرة الموزونة (WRR) و PQ + WRR هبوط الذيل والكشف المبكر العشوائي الموزون (WRED) تشكيل على أساس أولوية جدولة المنفذ | |
OAM | MPLS-TP OAM | LSP / PW OAM: CC ، LB ، LT AIS ، RDI LM ، DM LCK ، TST CSF |
إيثرنت OAM | ETH-CC و ETH-Loopback و ETH-Link Trace و Remote Loopback و Remote Fault Detection و RMON (RFC 2819) | |
حماية | حماية على مستوى المعدات | قوة 1 + 1 احتياطية |
حماية مستوى الشبكة القائمة على MPLS-TP | حماية خطية LSP / PW ، حماية حلقة حماية متعددة الأعطال على أساس MS-PW LAG ، MC-LAG ، حماية صاروخ موجه مزدوج ، LPT ERPS ، MSTP | |
SDH الحماية على مستوى الشبكة | 2 حلقة الألياف MS-SP 1 + 1/1: n (n <= 5) خطي MSP ، SNCP LAG ، LPT ، LCAS | |
التزامن | تدعم كل من شبكات Ethernet و SDH مزامنة الساعة دعم تزامن G.813 والإيثرنت المتزامن و IEEE 1588v2 استعادة الساعة التكيفية (ACR) مدخلات / مخرجات ساعة خارجية واحدة (2 ميجاهرتز أو 2 ميجابت / ثانية) | |
تفاصيل المنتج
يوفر Huawei OptiX OSN 500 الميزات التالية:
• MPLS-TP لنقل الحزم بكفاءة عالية ومتاحة للغاية
- أداء مضمون من آلية عرض النطاق الترددي الملتزم من طرف إلى طرف.
- توفر بنسبة 99.999٪: استرداد 50 مللي ثانية لكل من التطبيقات الخطية والحلقة.
- آلية OAM تشبه SDH للكشف السريع عن الأخطاء واستكشاف الأخطاء وإصلاحها ومراقبة الأداء من طرف إلى طرف.
• مرونة في التركيب
- 1U صندوق عالي
- تركيب 19/23 رف ، خزانة خارجية ، جدار ، مكتب وتثبيت عمود.
- مصدر طاقة تيار متردد أو تيار مستمر
• TP-Assist لسهولة التشغيل والصيانة
- حل O & M المستند إلى MPLS-TP "TP-Assist" يوفر تخطيطًا فعالاً ونشر سريع وصيانة بسيطة ، مما يجعل شبكة الحزم واسعة النطاق قابلة للإدارة بسهولة
- يتم دعم التشغيل والصيانة المستند إلى حركة المرور بوضوح من خلال عرض مرئي على مستوى الشبكة ، وتنسيق رسومي لعرض تكوين الخدمة الشاملة والأداء والحالة.
- تجربة صيانة أفضل حتى من SDH: إدارة عرض النطاق الترددي المرئي من النهاية إلى النهاية ، وتحديد موقع 92٪ من الفشل وإدارة الشبكة القابلة للتحليل والتنبؤ بذكاء
• الشهادات الصناعية تضمن عملية موثوقة
- متوافق مع EN 50121-4 ، IEC 61850-3 ، IEC 61000-6-5 ، IEEE 1613
